Del nr.: 20511
Beskrivelse: 20511-METRIC KVINKEL 24° KONUS O-RING H.T.
Konverterbar kode:
Materiale: Carbon Steel 45#
Overfladebehandling: Zink, Cr3+Plating, Clear White
Korrosionsbestandig time: 120 timer eller længere
Grad: Lige

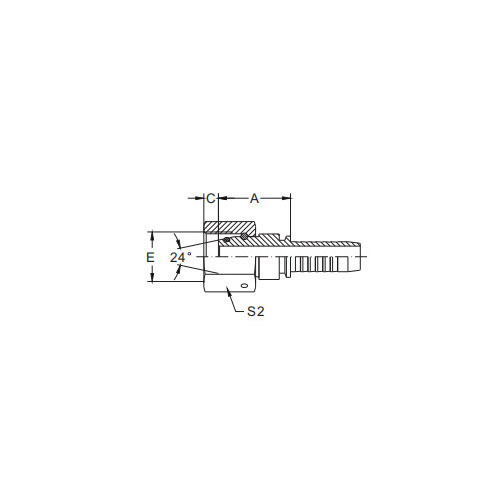

| DEL NR. | TRÅD E | SLANGEBORING | TUBE O.D. | O RING | DIMENSIONER | |||
| DN | DASH | A | C | S2 | ||||
| 20511-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1,5 | 6 | 4 | 10 | O08,0x1,5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1,5 | 10 | 6 | 10 | O08,0x1,5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1,5 | 10 | 6 | 12 | O10,0x1,5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1,5 | 12 | 8 | 12 | O10,0x1,5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1,5 | 10 | 6 | 14 | O11,0x2,0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1,5 | 12 | 8 | 14 | O11,0x2,0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1,5 | 10 | 6 | 16 | O13,0x2,0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1,5 | 12 | 8 | 16 | O13,0x2,0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25,3x2,4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
20511-Metric hun 24° kegle O-ring H.T. Introduktion
Den 20511-metriske hun 24° kegle O-ring H.T. fitting er en præcisionskonstrueret komponent designet til at opfylde de strenge krav til metriske væskesystemer. Denne hunfitting har et 24° keglesæde og en O-ring for en sikker og lækagefri forbindelse.
24° keglesædet er omhyggeligt udformet for at sikre en tæt og pålidelig tætning med dens tilsvarende hankomponent. Denne designfunktion er afgørende for at opretholde væskeintegriteten i højtryksapplikationer.
Integreringen af en O-ring i fittingens design forbedrer dens tætningsevne yderligere. O-ringen skaber en robust barriere mod lækager, der sikrer, at væsker flyder jævnt og effektivt gennem systemet.
"H.T." i produktnavnet står for "High-Temperature", hvilket indikerer, at denne fitting er velegnet til brug i miljøer, hvor der opstår ekstreme temperaturer. Den høje temperaturklassificering sikrer, at armaturet bevarer sin tætningsevne selv under de mest udfordrende forhold.
Fremstillet af materialer af høj kvalitet, 20511-metrisk hun 24° kegle O-ring H.T. fitting udviser fremragende korrosionsbestandighed og holdbarhed. Den er designet til at modstå kravene fra industrielle miljøer og bevare dens tætningsevne over tid.
Ud over dens robuste tætningsegenskaber er den 20511-metriske hun 24° kegle O-ring H.T. beslag er også let at installere og skille ad. Denne funktion forenkler processen med at tilslutte og afbryde væskeledninger, hvilket reducerer nedetiden og forbedrer driftseffektiviteten.
Samlet set er den 20511-metriske hun 24° kegle O-ring H.T. fitting tilbyder en pålidelig og effektiv løsning til metriske væskesystemer, der kræver en sikker og lækagefri forbindelse i højtryks- og højtemperaturmiljøer. Dens præcisionsteknik, materialer af høj kvalitet og tætningsegenskaber gør den til en værdifuld tilføjelse til ethvert industrielt væskesystem.
