Del nr.: 22691
Beskrivelse: 22691-90° BSP KVINDELIG 60° KEGLETÆTNING
Konverterbar kode:
Materiale: Carbon Steel 45#
Overfladebehandling: Zink, Cr3+ Plating, Klar hvid
Korrosionsbestandig time: 120 timer eller længere
Grad: 90°

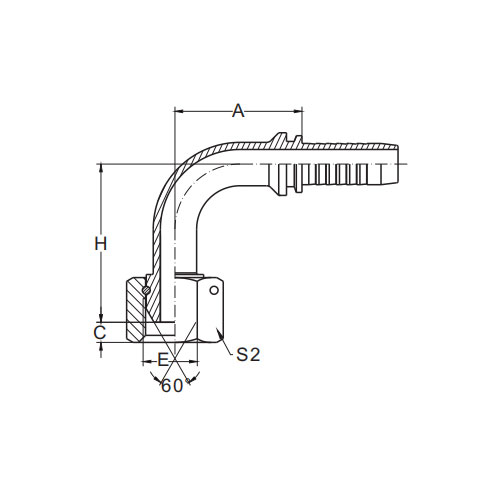

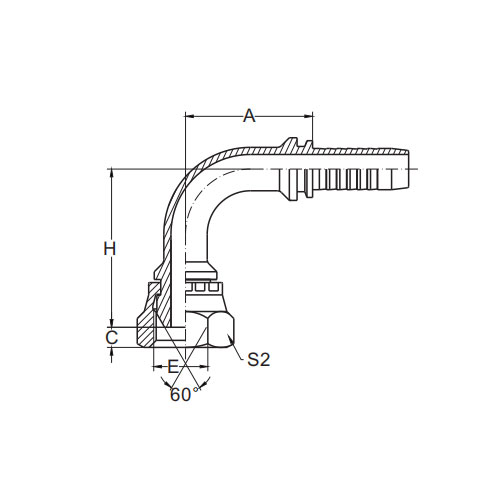

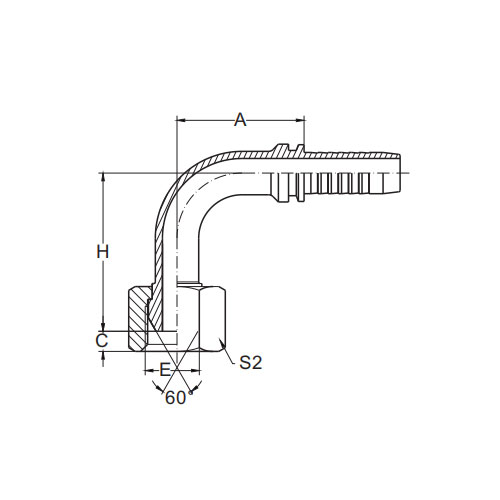

| DEL NR. | TRÅD E | SLANGEBORING | DIMENSIONER | ||||
| DN | DASH | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26.5 | 4.3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4.3 | 34,5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26.5 | 4.5 | 33,5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4.5 | 36,5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4.5 | 39,5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4.5 | 36,5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37,7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40,7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35,3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35,3 | 6.5 | 41,8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6.5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41,5 | 6.5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9.7 | 51,5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9.7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8.7 | 48,6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8.7 | 56,6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64,9 | 8.7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65,5 | 10,5 | 63,8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71,2 | 10,5 | 69,3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76,7 | 10,5 | 73,8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76,7 | 10 . 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91,5 | 10 . 1 | 84,3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109,4 | 12 .5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131,8 | 16 . 1 | 123,3 | 70 |
22691-90° BSP hun 60° kegletætning Engelsk Introduktion
22691-90° BSP hun 60° kegletætning er en præcisionsudformet tætningskomponent, der er specielt designet til British Standard Pipe (BSP) systemer. Denne innovative fitting har et 90° indvendigt gevind, der giver mulighed for en lige og sikker forbindelse med dens tilsvarende han-modstykke, hvilket sikrer en robust og pålidelig tætning.
Højdepunktet ved denne tætning er dens 60° kegledesign, som giver en fremragende tætningsflade og sikrer en tæt og lækagefri forbindelse. Kegleformen giver mulighed for ensartet komprimering af tætningsmaterialet, hvilket resulterer i en stærk og holdbar tætning, der kan modstå høje tryk og temperaturer.
Fremstillet af materialer af høj kvalitet, 22691-90° BSP hun 60° kegleforsegling er bygget til at holde i selv de mest krævende industrielle miljøer. Dens korrosionsbestandighed og holdbarhed sikrer pålidelig ydeevne over en lang levetid.
BSP-kompatibiliteten af denne tætningskomponent betyder, at den let kan integreres i eksisterende BSP-systemer, hvilket eliminerer behovet for komplekse modifikationer eller adaptere. Dette forenkler installationsprocessen og sikrer kompatibilitet med en lang række BSP-komponenter.
Uanset om du arbejder med hydraulik, pneumatik eller et hvilket som helst andet væskebaseret system, er 22691-90° BSP hun 60° kegletætning et fremragende valg til en sikker og pålidelig tætningsløsning. Dens præcisionsfremstilling, materialer af høj kvalitet og BSP-kompatibilitet gør den til en pålidelig komponent i industrielle væskesystemer, hvilket sikrer jævn og effektiv væskeoverførsel med minimale lækagerisici.
