Del nr.: AQ
Beskrivelse: AQ METRIC HAN 74° CONE TEE
Konverterbar kode:
Materiale: Kulstofstål 45#
Overfladebehandling: Zink, Cr3+ Plating, Klar hvid
Korrosionsbestandig time: 120 timer eller længere
Grad: TEE

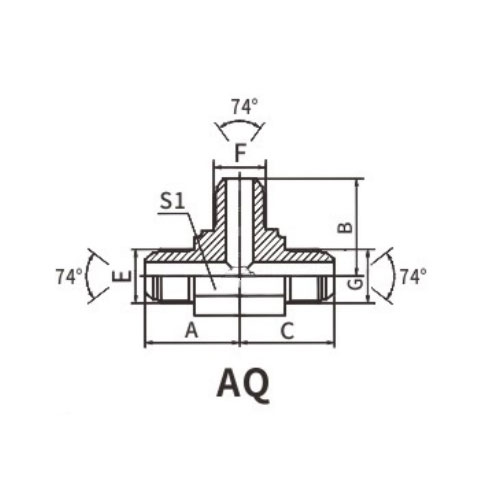

| DEL NR | TRÅD | TUBE O.D, | DIMENSIONER | ||||||
| E | G | D1,D2,D3 | A | B | C | S1 | S2, S3, S4 | ||
| AQ-14 | M14X1,5 | M14X1,5 | M14X1,5 | 8 | 27 | 27 | 27 | 14 | 17 |
| AQ-16 | M16X1,5 | M16X1,5 | M16X1,5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| AQ-18 | M18X1,5 | M18X1,5 | M18X1,5 | 12 | 34 | 34 | 34 | 19 | 22 |
| AQ-22 | M22X1,5 | M22X1,5 | M22X1,5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| AQ-27 | M27X1,5 | M27X1,5 | M27X1,5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| AQ-33 | M33X2 | M33X2 | M33X2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
AQ Metric Han 74° Cone Tee Engelsk Introduktion
AQ Metric Male 74° Cone Tee er en præcisionskonstrueret væskesystemkomponent designet til at tilbyde optimal ydeevne og pålidelighed i en række industrielle applikationer. Denne unikke tee-fitting har et metrisk hangevind i den ene ende og en 74° kegletætning i den anden, hvilket giver en sikker og lækagefri forbindelse til væskeoverførsel.
Det metriske hangevind er designet til at passe perfekt med tilsvarende hungevind, hvilket sikrer en tætsiddende og sikker pasform. Dette gevindsystem er meget udbredt i metrisk-baserede rørsystemer, hvilket giver mulighed for sømløs integration i blandede systemer.
Den 74° kegleforsegling i den anden ende af T-shirten skaber en robust og lækagebestandig forbindelse. Det tilspidsede design af keglen sikrer en tæt forsegling, når den er parret med en kompatibel hunkegleport, hvilket giver en sikker forbindelse, der kan modstå høje tryk og temperaturer.
T-konfigurationen af dette stik giver mulighed for bekvem fordeling af væsker i tre retninger. Denne funktion er især nyttig i systemer, der kræver, at væske skal dirigeres til flere destinationer, såsom stikledninger eller manifolder.
Fremstillet af materialer af høj kvalitet, AQ Metric Male 74° Cone Tee er korrosionsbestandig og holdbar, hvilket sikrer langsigtet pålidelighed og ydeevne. Den er velegnet til brug i en lang række industrielle væskesystemer, herunder hydraulik, pneumatik og andre væske- og gasoverførselsapplikationer.
Sammenfattende er AQ Metric Male 74° Cone Tee en robust og pålidelig væskesystemkomponent designet til at give optimal ydeevne i industrielle applikationer. Dens præcisionskonstruerede gevind- og tætningssystemer sammen med dens T-konfiguration gør den til en pålidelig løsning til sikker og effektiv væskeoverførsel i en række forskellige rørsystemer.
