DIN 90°Albue NPT han

Vi inviterer dig hjerteligt til at besøge vores fabrik og udforske vores nyeste produktlinje, der byder på de seneste sælgende og førsteklasses DIN 90° Albue NPT hanfittings. Vores konkurrencedygtige priser sikrer, at du får den bedste værdi for dit køb. Vi er glade for at etablere et frugtbart samarbejde med dig og imødekomme dine behov med det højeste niveau af kundetilfredshed.

Send forespørgsel

Produkt beskrivelse

Del nr.: 1CN9/1DN9

Beskrivelse: DIN 90°ELBOW NPT HAN

Konverterbar kode:

Materiale: Kulstofstål 45#

Overfladebehandling: Zink, Cr3+ Plating, Klar hvid

Korrosionsbestandig time: 120 timer eller længere

Grad: 90° albue

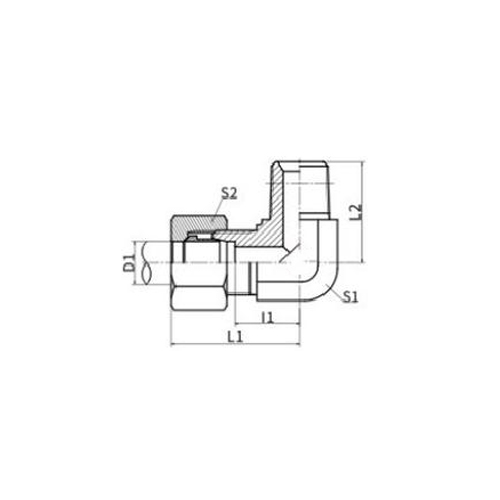

DEL NR.	TRÅD			DIMENSIONER
	TRÅD			DIMENSIONER
	E	F	TUBE O.D	I1	L1	L2	S1	S2
1CN-08-02LL	M8X1	Z1/8" X27	4	11	21	17	10	10
1CN-10-02LL	M10X1	Z1/8" X27	6	9.5	21	17	10	12
1CN-12-02LL	M12X1	Z1/8" X27	8	11.5	23	20	12	14
1CN9-12-02	M12X1,5	Z1/8" X27	6	13	28	21	11	14
1CN9-12-04	M12X1,5	Z1/4" X18	6	15.5	30.5	25.5	14	14
1CN9-14-04	M14X1,5	Z1/4" X18	8	15.5	30.5	25.5	14	17
1CN9-16-06	M16X1,5	Z3/8" X18	10	17.5	32.5	29.5	16	19
1CN9-18-04	M18X1,5	Z1/4" X18	12	19	34	28	19	22
1CN9-18-06	M18X1,5	Z3/8" X18	12	19	34	31	19	22
1CN9-18-08	M18X1,5	Z1/2" X14	12	21	36	36.7	22	22
1CN9-22-06	M22X1,5	Z3/8" X18	15	22	37	32.5	22	27
1CN9-22-08	M22X1,5	Z1/2" X14	15	22	37	36.7	22	27
1CN9-26-08	M26X1,5	Z1/2" X14	18	25.5	42	40	27	32
1CN9-26-12	M26X1,5	Z3/4" X14	18	25.5	42	44	27	32
1CN9-30-12	M30X2	Z3/4" X14	22	29.3	45.8	45	30	36
1CN9-30-16	M30X2	Z1"X11.5	22	32		50	33	36
1CN9-36-16	M36X2	Z1"X11.5	28	33.3	49.8	51.5	36	41
1CN9-45-20	M45X2	Z1.1/4" X11.5	35	39.2	60.7	63	48	50
1CN9-52-24	M52X2	Z1.1/2" X11.5	42	44.8	67.8	65	55	60
1DN9-14-04	M14X1,5	Z1/4" X18	6	17.5	32.5	25.5	14	17
1DN9-16-04	M16X1,5	Z1/4" X18	8	18.5	33.7	26.5	16	19
1DN9-18-06	M18X1,5	Z3/8" X18	10	19.5	36	31	19	22
1DN9-20-04	M20X1,5	Z1/4" X18	12	19.5	36	28	19	24
1DN9-20-06	M20X1,5	Z3/8" X18	12	19.5	36	31	19	24
1DN9-22-06	M22X1,5	Z3/8" X18	14	23	41	32.5	22	27
1DN9-22-08	M22X1,5	Z1/2" X14	14	23	41	36.7	22	27
1DN9-24-06	M24X1,5	Z3/8" X18	16	24	42.5	33.5	24	30
1DN9-24-08	M24X1,5	Z1/2" X14	16	24	42.5	37.5	24	30
1DN9-30-08	M30X2	Z1/2" X14	20	28	49.8	41	30	36
1DN9-30-12	M30X2	Z3/4" X14	20	28	49.8	45	30	36
1DN9-36-12	M36X2	Z3/4" X14	25	32.8	56.8	49	36	46
1DN9-36-16	M36X2	Z1"X11.5	25	32.8	56.8	51.5	36	46
1DN9-42-16	M42X2	Z1"X11.5	30	36.2	62.7	54.5	41	50
1DN9-42-20	M42X2	Z1.1/4" X11.5	30	36.2	62.7	54.5	41	50
1DN9-52-20	M52X2	Z1.1/4" X11.5	38	45.8	76.8	65	55	60
1DN9-52-24	M52X2	Z1.1/2" X11.5	38	45.8	76.8	65	55	60

DIN 90° Albue NPT han Introduktion

DIN 90° Elbow NPT Male er en rørfitting, der er i overensstemmelse med Deutsches Institut für Normung (DIN) standarder, med en 90-graders bøjning og en han National Pipe Thread (NPT) forbindelse. Denne type albue er almindeligt anvendt i rørsystemer til at ændre strømningsretningen med 90 grader, mens NPT-hanforbindelsen giver mulighed for nem fastgørelse til hun NPT-fittings eller -porte.

DIN 90° Albue NPT-hanen er designet til brug i en række industrielle, kommercielle og private VVS-applikationer. Det er typisk lavet af holdbare materialer som messing, stål eller rustfrit stål, hvilket sikrer lang levetid og modstandsdygtighed over for korrosion. Albuens dimensioner og gevindspecifikationer overholder strengt DIN-standarderne, hvilket garanterer kompatibilitet og pålidelighed i rørsystemer.

NPT-gevindet på hanenden af albuen sikrer en tæt og sikker pasform, forhindrer lækager og bevarer systemets integritet. Denne type fittings bruges ofte i højtryks- og temperaturapplikationer, hvor en robust og lækagesikker forbindelse er afgørende.

Uanset om du arbejder på et komplekst industrielt rørsystem eller et simpelt VVS-projekt i hjemmet, giver DIN 90° Elbow NPT Male en pålidelig og standardiseret løsning til at ændre retningen af væskestrømmen.

Hot Tags: DIN 90°Albue NPT Han, Kina, producent, leverandør, fabrik, tilpasset, høj kvalitet, OEM, ODM
