Del nr.: 1JO
Beskrivelse: JIC MALE 74°CONE/SAE O-RING BOSS
Konverterbar kode:
Materiale: Kulstofstål 45#
Overfladebehandling: Zink, Cr3+ Plating, Klar hvid
Korrosionsbestandig time: 120 timer eller længere
Grad: Lige
| DEL NR. | TRÅD | O RING | DIMENSIONER | ||||
| E | F | F | A | B | L | S1 | |
| 1J0-04-02 | 7/16" X20 | 5/16" X24 | 902 | 14 | 7.54 | 27.5 | 14 |
| 1J0-04-03 | 7/16" X20 | 3/8" X24 | 903 | 14 | 7.54 | 27.5 | 14 |
| 1J0-04 | 7/16" X20 | 7/16" X20 | 904 | 14 | 9.14 | 29 | 14 |
| 1J0-04-05 | 7/16" X20 | 1/2" X20 | 905 | 14 | 9.14 | 29 | 17 |
| 1J0-04-06 | 7/16" X20 | 9/16" X18 | 906 | 14 | 9.93 | 30 | 17 |
| 1J0-05-04 | 1/2" X20 | 7/16" X20 | 904 | 14 | 9.14 | 29 | 14 |
| 1J0-05-06 | 1/2" X20 | 9/16" X18 | 906 | 14 | 9.93 | 30 | 17 |
| 1J0-06 | 9/16" X18 | 9/16" X18 | 906 | 14.1 | 9.93 | 30 | 17 |
| 1J0-06-04 | 9/16" X18 | 7/16" X20 | O904 | 14.1 | 9.14 | 29 | 17 |
| 1J0-06-05 | 9/16" X18 | 1/2" X20 | 905 | 14.1 | 9.14 | 29.5 | 17 |
| 1J0-06-o8 | 9/16" X18 | 3/4" X16 | 908 | 14.1 | 11.13 | 33 | 22 |
| 1J0-08 | 3/4" X16 | 3/4" X16 | 908 | 16.7 | 11.13 | 36 | 22 |
| 1J0-08-06 | 3/4" X16 | 9/16" X18 | 906 | 16.7 | 9.93 | 35 | 22 |
| 1J0-08-10 | 3/4" X16 | 7/8" X14 | 910 | 16.7 | 12.7 | 40 | 27 |
| 1J0-08-12 | 3/4" X16 | 1,1/16" X12 | 912 | 16.7 | 15.09 | 43 | 32 |
| 1JO-10 | 7/8" X14 | 7/8" X14 | O910 | 19.3 | 12.7 | 42.5 | 27 |
| 1J0-10-08 | 7/8" X14 | 3/4" X16 | 908 | 19.3 | 11.13 | 39 | 24 |
| 1J0-10-12 | 7/8" X14 | 1,1/16" X12 | 912 | 19.3 | 15.09 | 45.5 | 32 |
| 1J0-12 | 1,1/16" X12 | 1,1/16" X12 | 912 | 21.9 | 15.09 | 48 | 32 |
| 1J0-12-08 | 1,1/16" X12 | 3/4" X16 | 908 | 21.9 | 11.13 | 43 | 30 |
| 1J0-12-10 | 1,1/16" X12 | 7/8" X14 | 910 | 21.9 | 12.7 | 45 | 30 |
| 1J0-12-16 | 1,1/16" X12 | 1,5/16" X12 | 916 | 21.9 | 15.09 | 48 | 38 |
| 1J0-14 | 1,3/16" X12 | 1,3/16" X12 | 914 | 22.6 | 15.09 | 48.5 | 36 |
| 1J0-14-12 | 1,3/16" X12 | 1,1/16" X12 | 912 | 22.6 | 15.09 | 48.5 | 32 |
| 1J0-16 | 1,5/16" X12 | 1,5/16" X12 | 916 | 23.1 | 15.09 | 49 | 38 |
| 1J0-16-12 | 1,5/16" X12 | 1,1/16" X12 | 912 | 23.1 | 15.09 | 49 | 36 |
| 1J0-16-20 | 1,5/16" X12 | 1,5/8" X12 | 920 | 23.1 | 15.09 | 53 | 50 |
| 1J0-20 | 1,5/8" X12 | 1,5/8" X12 | 920 | 24.3 | 15.09 | 54.5 | 50 |
| 1J0-20-16 | 1,5/8" X12 | 1,5/16" X12 | 916 | 24.3 | 15.09 | 52.5 | 46 |
| 1J0-24 | 1,7/8" X12 | 1,7/8" X12 | 924 | 27.5 | 15.09 | 57.5 | 55 |
| 1J0-24-20 | 1,7/8" X12 | 1,5/8" X12 | 920 | 27.5 | 15.09 | 57.5 | 50 |
| 1J0-32 | 2,1/2" X12 | 2,1/2" X12 | O932 | 33.9 | 15.09 | 66 | 70 |

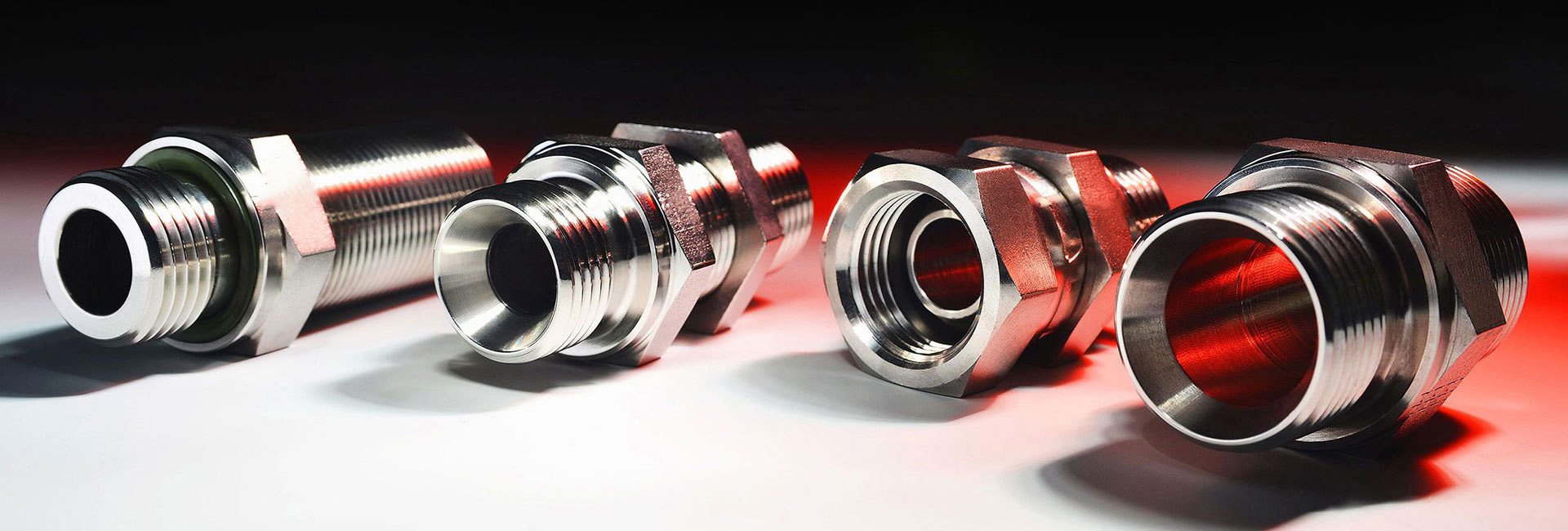

JIC Male 74° Cone/SAE O-Ring Boss er en standardfitting, der bruges i væskekraftsystemer, specifikt i hydrauliske applikationer. Denne type fitting har et hangevind med et 74-graders keglesæde i den ene ende, designet til at passe med en tilsvarende hunfitting. SAE O-Ring Boss refererer til fittingens design, som inkorporerer en O-ring for at sikre en tæt tætning, hvilket forhindrer væskelækage.
JIC Male 74° Cone/SAE O-Ring Boss er meget udbredt i højtryksapplikationer på grund af dens pålidelige tætningsevne. Keglesædet sikrer en metal-til-metal kontakt, hvilket giver en stærk og holdbar forbindelse. O-ringen tilføjer derimod et ekstra lag tætning, hvilket yderligere reducerer risikoen for lækager.
Denne fitting findes almindeligvis i forskellige industri- og bilapplikationer, hvor der anvendes hydrauliske systemer. Dens design giver mulighed for nem installation og fjernelse, hvilket gør den til et populært valg blandt professionelle. Når du vælger denne type fitting, er det vigtigt at sikre kompatibilitet med resten af systemet for at opretholde optimal ydeevne og forhindre potentielle problemer.
